Fotogrametria Implantologiczna
Przy odbudowie całego łuku na implantach o powodzeniu decyduje coś, o czym pacjent zwykle nie słyszy: jak dokładnie odwzorowano pozycje implantów. Nie sam zabieg chirurgiczny, nie marka implantu — tylko kilkadziesiąt mikrometrów różnicy w danych, na których powstaje most. W Elite Smile mierzymy je skanerem fotogrametrycznym Tupel 3D.
Problem, którego nie widać
Skaner wewnątrzustny świetnie radzi sobie z zębami — ma się o co zaczepić. Każdy ząb, każde zagłębienie to punkt odniesienia, dzięki któremu oprogramowanie „zszywa” kolejne klatki w jeden model.
Bezzębny łuk takich punktów nie ma. Jest gładka, ruchoma błona śluzowa i kilka odległych od siebie implantów. Skaner musi pokonać ten dystans niejako w ciemno, a każde kolejne przybliżenie dokłada mikroskopijny błąd do poprzedniego. Na odcinku od jednej strony szczęki do drugiej te błędy się sumują.
Skutek jest odroczony i dlatego podstępny. Most oparty na niedokładnych danych nie siada pasywnie — przykręcony na siłę, stale napina konstrukcję i implanty. Efekty pojawiają się po miesiącach albo latach: odkręcające się i pękające śruby, uszkodzenia połączeń, poluzowanie pracy, w skrajnych przypadkach utrata implantu. Pacjent wraca na kolejne poprawki i nie ma pojęcia, że przyczyna powstała na etapie pomiaru.
Jak działa fotogrametria

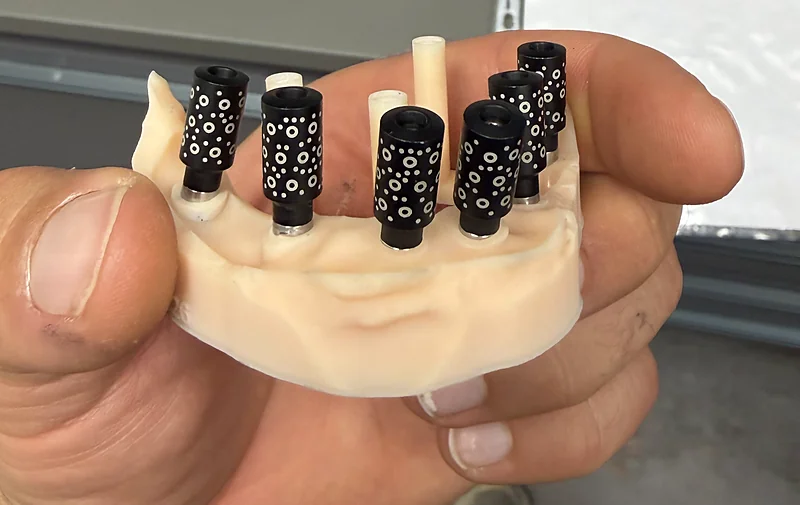

Na łączniki implantów wkręcamy markery z kodowanym wzorem — każdy ma unikalny układ punktów, po którym system go rozpoznaje. Skaner wykonuje serię zdjęć z wielu kierunków i na ich podstawie wylicza położenie wszystkich markerów jednocześnie, w jednym układzie współrzędnych.
To jest sedno różnicy: pomiar nie jest łańcuchem, w którym błąd narasta krok po kroku, tylko jednorazowym zdjęciem całej sytuacji. Rejestracja trwa kilka minut, bez masy wyciskowej i bez dotykania tkanek.
Fotogrametria mierzy wyłącznie implanty — precyzyjnie, ale bez informacji o dziąśle. Dlatego uzupełniamy ją skanem wewnątrzustnym tkanek miękkich. Dopiero połączenie obu daje komplet danych: twarde punkty z fotogrametrii, kontur dziąsła ze skanera.
Kiedy ma to znaczenie
- All-on-6 i All-on-4 — pełny łuk oparty na czterech lub sześciu filarach
- Implanty zygomatyczne i pterygoidalne — filary są tu długie, mocno pochylone i skrajnie rozstawione, więc tolerancja błędu jest najmniejsza z możliwych
- Mosty oparte na kilku implantach, gdzie odległości między filarami są duże
- Natychmiastowe obciążenie — gdy stała praca ma powstać tego samego dnia
Kiedy nie jest potrzebna
Przy pojedynczym implancie czy koronie na dwóch sąsiednich filarach fotogrametria nic nie wnosi — na krótkim odcinku skaner wewnątrzustny ma punkty odniesienia i radzi sobie znakomicie. Stosujemy ją tam, gdzie realnie zmienia wynik, a nie po to, żeby uzasadnić posiadanie sprzętu.
Jak wygląda to u pacjenta
- Po wszczepieniu implantów zakładamy łączniki multi-unit, a na nie markery pomiarowe.
- Rejestracja — kilka minut, bezdotykowo. Nie ma masy wyciskowej, nie ma odruchu wymiotnego.
- Skan tkanek miękkich skanerem wewnątrzustnym uzupełnia obraz o kontur dziąsła.
- Projekt i wydruk — dane trafiają do projektu, a stała praca tymczasowa powstaje na naszej drukarce SprintRay Pro 2, na miejscu.
- Oddanie pracy — bez wysyłki do zewnętrznego laboratorium i bez tygodni oczekiwania.
Fotogrametria plus druk 3D — dlatego „zęby w jeden dzień” u nas naprawdę pasują
Obietnica stałych zębów w jeden dzień jest dziś składana powszechnie. Różnica leży w tym, na jakich danych powstaje praca oddawana tego samego dnia. Precyzyjny pomiar bez precyzyjnego wykonania nic nie daje — i odwrotnie. My mamy oba elementy pod jednym dachem: rejestrację fotogrametryczną i produkcję na miejscu.
Wg informacji producenta (sierpień 2026) jesteśmy jedyną kliniką w Wielkopolsce dysponującą systemem fotogrametrycznym Tupel 3D.
Najczęstsze pytania
Czym jest fotogrametria w implantologii?
To metoda pomiaru pozycji implantów na podstawie serii zdjęć wykonanych z wielu kierunków. Na implanty wkręca się markery z kodowanym wzorem, a system wylicza położenie wszystkich naraz w jednym układzie współrzędnych. Stosuje się ją przy odbudowach całego łuku, gdzie klasyczny wycisk i skan wewnątrzustny są obarczone narastającym błędem.
Czy fotogrametria zastępuje wycisk?
Przy pracach na implantach — tak, w zakresie pomiaru ich pozycji. Nie ma masy wyciskowej ani łyżki. Fotogrametrię uzupełniamy skanem wewnątrzustnym, który rejestruje kontur dziąsła.
Ile trwa rejestracja i czy jest nieprzyjemna?
Kilka minut. Pomiar jest bezdotykowy — urządzenie wykonuje zdjęcia, nie dotyka tkanek. Dla pacjentów z nasilonym odruchem wymiotnym to zwykle zauważalna ulga w porównaniu z klasycznym wyciskiem.
Przy jakich zabiegach ma to sens?
Przy rekonstrukcjach pełnołukowych — All-on-4, All-on-6, pracach na implantach zygomatycznych i pterygoidalnych oraz mostach opartych na kilku odległych filarach. Przy pojedynczym implancie nie wnosi nic ponad standardowy skan.
Czy dzięki temu dostanę stałe zęby w jeden dzień?
Fotogrametria umożliwia szybkie wykonanie pracy tymczasowej stałej tego samego dnia, o ile pozwalają na to warunki kliniczne — przede wszystkim stabilność pierwotna wszczepionych implantów. Decyzję o natychmiastowym obciążeniu podejmuje chirurg podczas zabiegu.
